Militärfyr

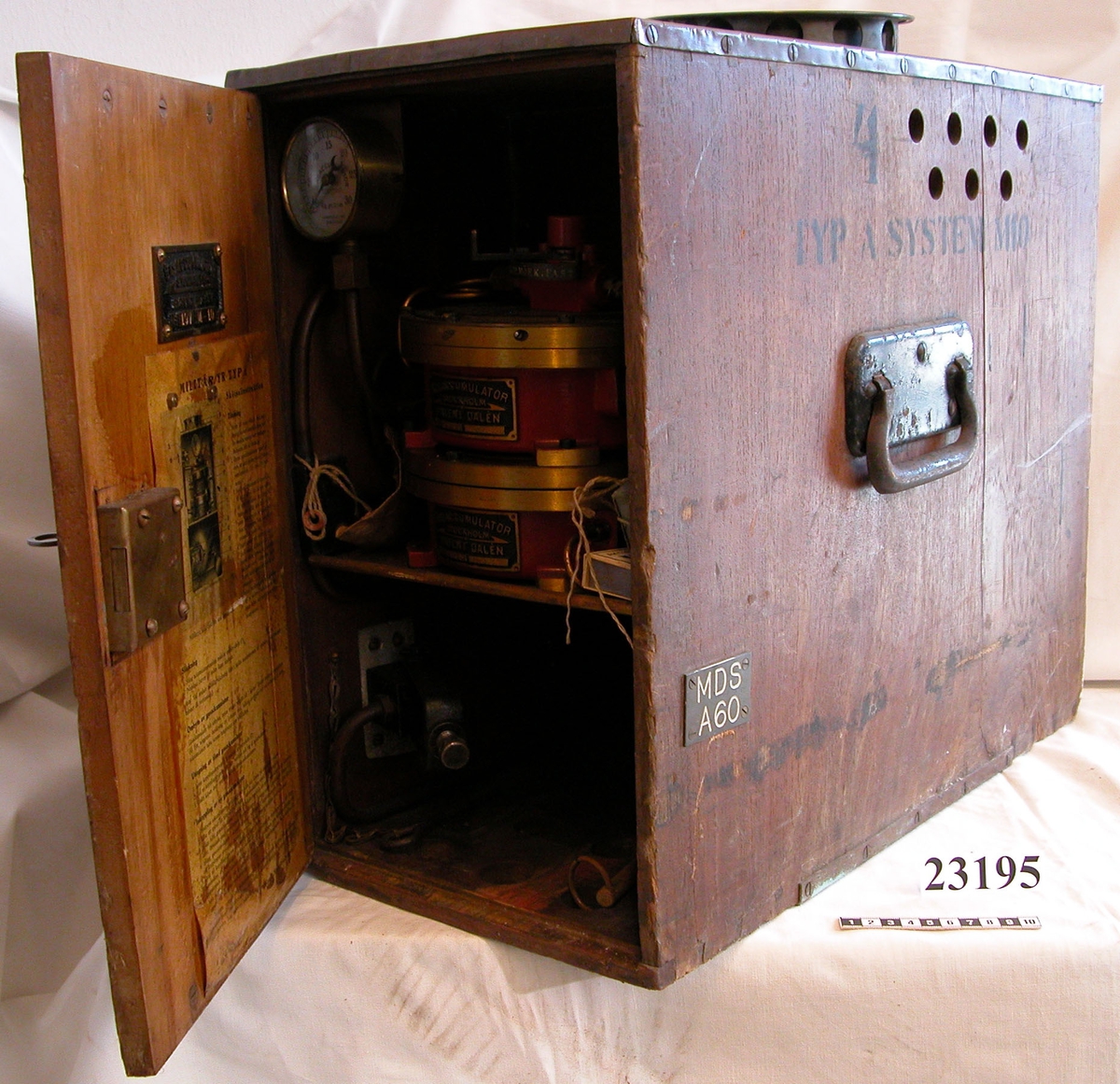

Militärfyr typ A M 10 i trä består av en omålad låda av trä med mässingsförsett tak. På taket finns texten "A 661" ritad för hand.

Militärfyren har på ovansidan ett svart cirkelformat lock, en huv. Genom att dra locket uppåt fastnar det i ett första fast läge och fungerar därigenom som ventilationshuv. Efter helt lösgörande av huven blir åtkomst till brännare och fyrlykta möjlig. Ett cylinderformat, längsgående rör finns nedanför huvöppningen. Genom ett mindre hål kommer man åt den rakt nedanför huven placerade brännaren. På militärfyrens båda långsidor finns två handtag. På långsidorna finns också på vardera sida sju ventilationshål. På höger långsida sitter en mässingsskylt med graverad vit text: "MDS, A 60". Nedanför ventilationshålen finns på höger sida texten "A. 4". Underdelen är försedd med fem hål för fäste på fyrstativ. På underdelen finns också en kopparplåt och tio ventilationshål. På den främre sidan finns fyrglas bakom ett omålat lock i mässing. På baksidan finns en låsförsedd dörr till gasackumulatorn försedd med gångjärn i mässing. Dörren är försedd med en graverad mässingsskylt med texten "A 135". Ovanför denna sitter en skylt med texten "Bef. Amiralen, Karlskrona". Nedanför denna finns märken efter borttagning av instansad text. Nederst på skylten finns texten "Karaktär: R.K. 2s", vilket beskriver fyrens lystid och frekvens. På dörrens insida finns en skylt med följande tillverkningsinformation: "GASACCUMULATOR, STOCKHOLM, PATENT DALÉN No 197, M-10". På insidan av dörren finns en bildförsedd skötsel- och handhavandeinstruktion fastklistrad. Instruktionen har rubriken "MILLITÄRFYR TYP A". Delar av dörrens insida är fernissad. Rakt innanför fyrens dörr finns huvudbeståndsdelarna och tillhörande materiel fördelat på två våningar. En kopparkonstruktion skiljer de båda våningarna åt. På den övre våningen finns en tryckregulator för reducering av den från gasackumulatorn kommande gasens tryck till det för klippljusapparaten lämpliga trycket. Ovanför tryckregulatorn finns klippljusapparaten som regelbundet ger återkommande ljussignaler (enklipp). På den övre våningen finns en manometer. På den undre våningen finns plats för ett gasmagasin, vilket saknas i förekommande fall. Dock finns regulator och fäste för gasmagasinet. I fyren finns svartmålade rörledningar som löper mellan fyrens olika huvuddelar. Ett metallhölje finns för att fästa gasmagasinet. På den nedre våningen finns två verktyg varav ett är fäst i kedja. På övervåningen finns två utbytbara glas: ett rött och ett grönt. Två askar med reservdelar och en tändsticksask finns i fyren.

Militärledsfyrar sätts ut i händelse av krig eller kris och med hjälp av speciella sjökort kan Marinens båtar och fartyg navigera i annars otillgängliga leder.

Användning: Militärfyrkonstruktionen har använts för upprättande av temporära militära farleder fästa på stativ och på speciellt konstruerade betongfundament. Militärfyren består i huvudsak av fyra delar: trälåda, brännare, gasmagasin och gasackumulator. Genom att antända en brännare, åtkomlig genom en utanpåliggande huv, samtidigt som gas tillförs transporteras gas från gasmagasinet och ackumulatorn till brännaren varefter en låga och åtföljande ljussken uppstår. Genom att välja glasfärg, som röd eller grön, får lampan en fyrfunktion. Militärfyr typ A i trä har en lysvinkel på cirka 8 grader. Brännaren förbrukar 15 liter per lystimme. Ungefärlig lystid vid 15 grader celsius varierar.
