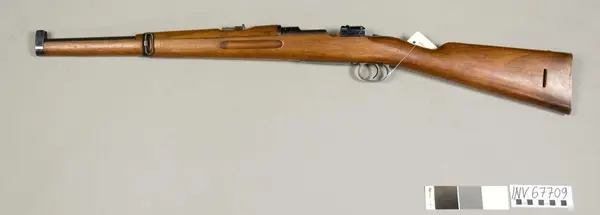

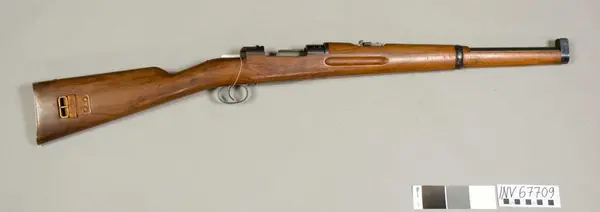

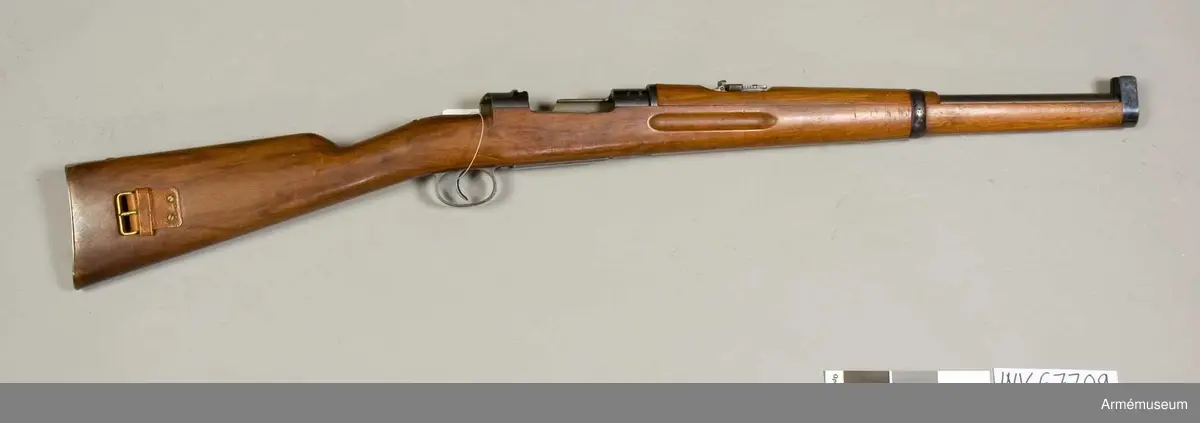

Karbin m/1894

Grupp E II f.
Antal refflor: 4 st. Reffelstigning: Ett varv på 20 cm. Projektilens art: Mantlad spetskula Kulvikt: 10,1 gr.

Pipan är brungjord och rund. För att fritt kunna utvidga sig då den vid hastig skottlossning uppvärmes har pipan av två med varandra förenade cylindrar, den främre 20,8 cm lång med en diameter av 1,75 cm, den bakre 17,1 cm lång med 1,95 diameter. Längst bak har pipan ett 4,2 cm lång, runt kammarstycke, vars diameter är 2,45 cm. Omedelbart framför pipmuttern har en 0,6 cm bred fläns, vars diameter är 2,8. På pipan 0,6 bakom mynningen är en 1,1 cm bred ring är pipans diameter 1,55 cm. Kornklacken är gjord i ett stycke ringen. Kornfoten är inlaxad från sidan i kornklackens översida. Stålkornet är takformigt och baktill högre. Ramsiktet (se fig.) sitter på en 4,5 cm lång ring, som är påkrymt pipan 34 cm bakom mynninen. Siktbalken på ramens bakre eller nedre del är är avsedd för 300 m. Ramen har gradering från 400-1600 m. Siktbalken, siktfjädern och den med fjäderspärr försedda löparen äro blånade, men riktramen är blank. På kammarstyckets undersida finns många stämplar, däribland fem kronstämplar, och dessutom fabriksnummret 6813.

Mekanismen (se fig.) är av samma typ som på mausergeväret m/1896, men hävarmen är nrdböjd. Lådan är brungjord, slutstycksspärren och avtryckaren blånade slutstycket med hävarmen samt styrhylsan med säkeringsinrättningen är blanka. Handskyddsringen är till en viss grad förskjutbar på pipmuttern. På flertalet av mekanismens delar finnes en kronstämpel och nummer 13. På pipmuttern översida står WAFFENFABRIK MAUSER OBERNSDORF A/N 1895 samt på sidan fabriksnumret 6813.

Stocken, vars form framgår av fig. är av valnöt. Kolven är baktill genombruten för karbinremmen och har på högra sidan framför genombrytningen en 5,5 cm bred, rätt grund urtagning. Pipan betäckes från pipmuttern till 1,5 cm framför bandet av handskyddet, som är av valnöt. Det har på översidan en genombrytning för siktet. Baktill fasthålles handskyddet av handskyddsringen, som är av plåt och som skjutes över hanskyddets bakände, men framtill fasthålles av det nedre bandet. För att pipan vid uppvärmning fritt skall kunna utvidga sig har man tagit ut lite trä vid övergången mellan pipans främre och bakre cylinder både i förstockens pipränna och i handskyddets insida. Bakplåten är av blankt järn och har en 5 cm lång, till större delen 1,5 cm bred, framtill avrundad flik, vilken går in över kolvryggen. Bakplåten fasthålles av två skruvar, av vilka den ena går framtill genom denna flik, den andra genom själva bakplåten 2,7 cm ovanför kolvtån. Varbygeln är gjord i ett stycke med underbeslaget. Bägge äro brungjorda. Det bakre bandet 1,3 cm brett och svagt kullrigt. På vänstra sidan har det en klack, som är genombruten av ett hål, i vilket en rembygel är insatt. Näsbandets bredd är 1,5 cm. Det har i mitten på översidan urtaginig för kornet och vid var sida ett uppstående "öra", vilka öron skydda kornet. Näsbandet är framtill helt, så ett det betäcker franstockens äro. Banden äro av järn. Vartdera bandet fasthalles av en bakom det på framstockens undersida liggande, blånad bandfjäder, vars kraftiga tand infaller i en urtagning på bandets insida. På bandens högra sida står kronstäpel och 13.

Modell på karbin m/1894 fastställdes genom generalorder den 7 augusti 1894, no. 845./J Alm.
