Gevär Peabody försök

Grupp E II.

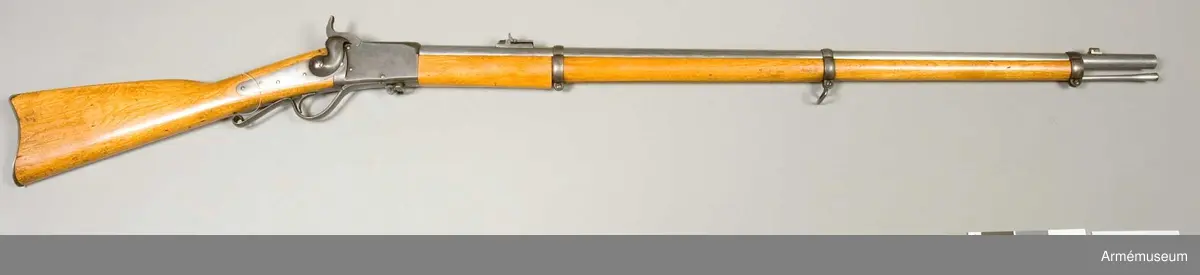

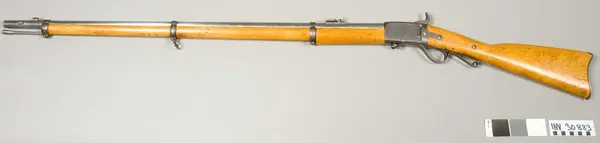

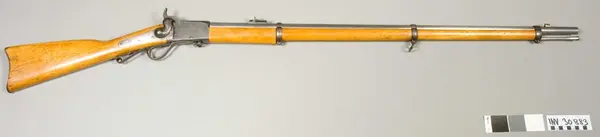

Bakladdningsgeväret, med Peabody's konstr. Patent 1862, provat i Sverige 1866.

Antal räfflor: 6 st. Räffelstigning: ett varv på 112,8 cm. Kulans vikt: 24 g. Krutladdnigens vikt: 4,25 g. Loppets rel längd: 76 kal. Utgångshastighet 395 m/sek.

Pipan är blank och av m/1884. Den har dock vinkelkaffsikte, som sitter på en klack, vilken börjar 9,2 cm framför lådans framkant. Siktets längre gren är utvecklad till ett med löpare försett ramsikte, som dock ej är graderat. På pipans undersida 2,4 cm framför lådan har funnits en inlaxad och tenn fastlödd rekylklack, vilken dock nu är förkommen. Rekylklacken skulle hindra att framstocken gled framåt vid skottlossning. Baktill på pipans vänstra sida siffran 2 inslagen samt är pipan baktill inskruvad i pipmuttern på en låda av gråhärdat järn. Lådan har på framplanet ett gänget hål för läskstången smalände.

Fallblocksmekanismen är konstruerad av H. O. Peabody i Boston, Mass., USA, samt patenterad 1862 (Beskrivning, se Alm Eldhandvapen, del II sid. 93, eller Unge, Översikt av de Europeiska härarnas nu varande eldhandvapen, sid 36). Det bågböjda tändstiftet ligger i en urtagning på slutstyckets vänstra sida och har framtill på insidan en förstärkning. Tändstiftsspåret i slutstycket har framtill en fördjupning, som är något längre än tändstiftets ovan omtalade förstärkning, varför, tändstiftet kan föras lite framåt och bakåt utan att falla ut. Slutstycket är inrättat för kantantändning. På lådans vänstra vägg är siffran 2 inslagen.Låset är ett vanligt bakåtliggande gråhärdat kedjelås. På hanens och låsbleckets insida samt på stågen är sifffran 2 inslagen. Låset fasthålles framtill av en från höger insatt skruv, vilken går in ett hål baktill på lådan, men baktill fasthållen detsamma av en från vänster kommande skruv, vars huvud ligger uti ett litet och runt sidbleck av gråhärdat järn.

Stocken är av björk, som betsats i ljus valnöt. Den delas av mekanismlådan i två parter, nämligen kolv och framstock. Lådan fasthålles vid kolven genom en från kolvänden insatt skruv, vilken går genom ett hål i kolven och kolvhalsen samt inskruvas i ett gängat, på en från bakre lådväggen anbringad förstärkning befintligt lås. Dessutom fästas både lådan och kolven dels genom de skruar, vilka fasthålla låsblecket, dels genom ett på kolvhalsens vänstra sida liggande, 5,1 cm långt och 1,5 cm brett beslag av gråhärdat järn. Detta beslag är framtill med en skruv fäst vid lådans vänstra vägg, baktill med en träskruv vid kolvhalsen. Framstocken har en avsats för vart och ett av de tre banden och i piprännans botten en passsande urtagning för rekylklacken.

Beslagen är av gråhärdat järn. Bakplåten har en ganska lång, över kolvrygen insktande flick, genom vilken går en träskruv. En annan dylik skruv går nedtill genom den egenliga bakplåten. Nedre och mellanbandet är bägge c. 1,2 cm bred, men näsbadet är 1,6 cm brett. På bandens högra sida och på bakplåtens flick finns siffran 2 anbringad. Den främre rembygeln är fastsatt i mellanbandet, den bakre vid en från lådans underbeslag utgående klack.Läskstången har konisk, av ett runt hål genombrutet huvud samt är av stål. Smaländen är gängad på en längd av 1,3 cm.

Bajonetten är förkommen, men har troligen varit en vanlig m/1864.I 1879 års reversal kallas vapnet "Krigsgevär, slagkruts, utländskt, Peabodymodell"./ J Alm 1941
