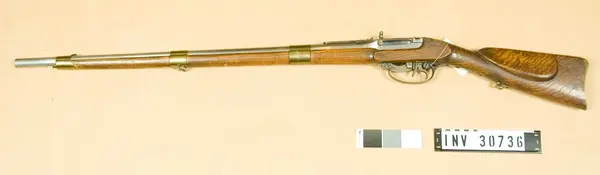

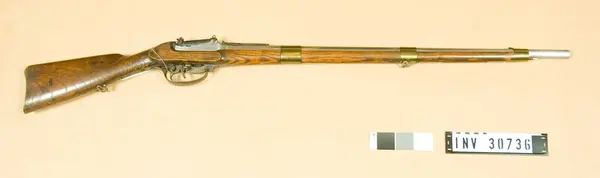

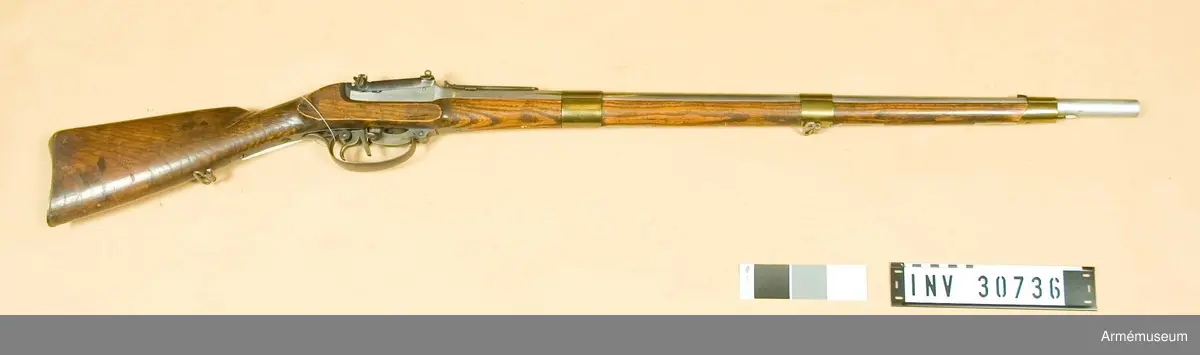

Studsare

Antal räfflor är tolv. Räffelstigningen är 3/4 varv på piplängden. Rundkulans vikt: 30,6 gr, d:17,5 mm. Loppets rel. l: 49 kal.

Pipan har 12 cm långt, åttkantigt, framtill 16-kantigt, kammarstycke, men det långa fältet är runt. Ett silverkorn sitter fastlött 12,5 cm bakom mynningen. På undersidan finns en bajonettklack 7,3 cm och en stötklack 9,5 cm bakom pipmynningen. Siktet är ett till 1300 fot graderat fjädersikte och sitter vid bakre pipänden. Baktill är pipan inskruvad i framväggen på en uppåt öppen låda av järn.
På bakplanet har lådan en hake, som skall inhakas i hålet på svansjärnet. I lådan är kammarstycket anbringat. Kammarstycket är gråhärdat och 82 mm långt, 31 mm brett och 30 mm högt. Kammarstyckets utborrning har en diameter av 17,8 mm och mynnar ut i ett på kammarstyckets framplan placerat, 4 mm långt koniskt munstycke. En skena, vars ytterkanter går ut över lådans övre kanter, är fastnitad på kammarstyckets översida samt hindrar att det kommer för långt ned i lådan. I bägge pipväggarna 25 mm från lådans bakre kant och 6 mm från den övre lådan en 15 mm lång, oval urtagning. I var och en av dessa urtagningar går en i kammarstycket insatt skruv. Längs lådans vänstra sida ligger en lång fjäder, som framtill med en skruv är fäst vid lådan. Fjäderns bakre ände ligger över den ovan omtalade ovala urtagningen i vänstra väggen. En bit från bakänden har fjädern en kraftig tapp, som går in genom ett hål i lådväggen ett par millimeter framför den omtalade ovala urtagningen. Denna tapp går i ett på kammarstyckets vänstra sida befintligt spår, som först går rakt framåt, sedan i båge nedåt. På översidan en bit från framkanten har kammarstycket ett par i bredd sittande, utåtböjda handtagsknappar. På kammarstyckets undersida en bit från bakänden är knallhattstappen inskruvad. Framför lådans bakre vägg är en 11 mm tjock "stötskiva" anbringad. Upptill till höger har stötskivan en klack, som är inpassad i en förstärkt urtagning baktill i lådans vänstra vägg och som fasthåles där samt är rörlig kring en skruv. På högra sidan upptill har stötskivan en tapp, från vilken en 11 mm bred och 10 mm hög klack går uppåt. Den bakre änden av hävarmen är med en skruv fäst vid denna tapp På andra sidan om skruven har hävarmen ett par korta, litet uppåtsvängda flikar, varigenom hävarmen hindras att komma för långt ned. Stiftet hindrar även att hävarmen föres för långt bakåt vid omladdning. Baktill vid övre hörnet sitter på lådans högra vägg ett kraftigt stift, vilket, då mekanismen är stängd, ligger mellan hävarmens ovan omtalade flikar. Hävarmen är fjädrande och har en längd av 10,2 cm. Längs fram har den på utsidan ett utåtböjt handtag. Framtill på lådans högra vägg 5 mm från överkanten sitter en omkring 1 mm hög cylindrisk tapp, som har en diameter av ungefär 3 mm.
När man stänger mekanismen kan den fjädrande hävarrmen dragas över denna klack tills klacken infaller i en passande urtagning på hävarmens insida och sålunda håller hävarmen stilla.
När man skall öppna mekanismen drager man hävarmen uppåt. Tack vare sin fjädring kan den dragas över den sistnämnda lilla tappen. När hävarmen står i det närmaste rakt upp för man den och med den stötskivan åt vänster. Man fattar sedan tag i kammarstyckets handtagsknapparoch drager det bakåt tills det träffar lådans bakre vägg. Därefter lyfter man upp dess främre del, varvid kammarstycket rör sig kring de i lådväggarna sa ovala urtagningar gående, i kammarstycket insatta skruvarna. Den tapp, som utgår från den på lådans vänstra vägg liggande fjädern, tvingar genom att den går i kammarstyckets bågformiga spår kammarstyckets mynning att röra sig uppåt i båge.
Sedan man laddat kammarstycket och satt på knallhatt föres kammarstyckets först nedåt, sedan framåt så att dess munstycke kommer i den därtill avsedda urtagningen i loppets bakände.
