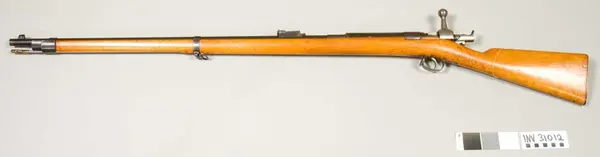

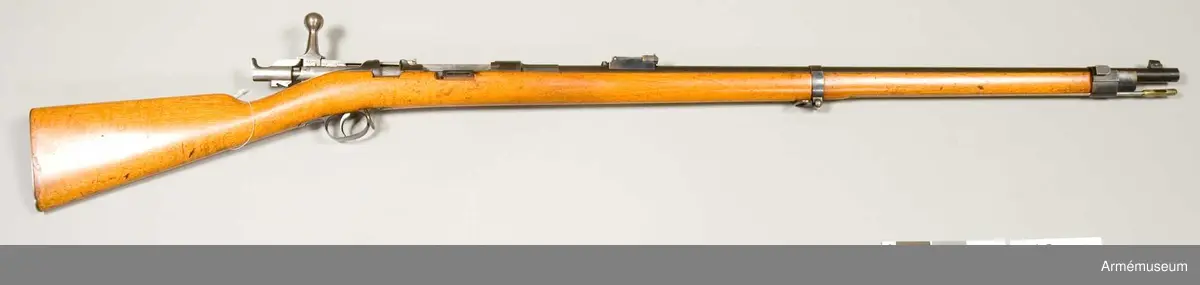

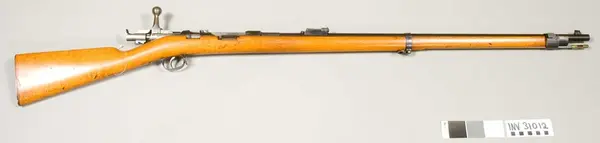

Gevär fm/1880

Grupp E II.

Loppets rel. längd 81 kaliber. Utgångshastighet 467 m/sek. Kulans vikt 21,8 g. Krutladdningens vikt 4,46 g. Antal räfflor: 4. Räffelstigning: 1 varv på 55,82 cm=55 kaliber.

Pipan är brungjord och rund, men har längst bak ett 5 cm långt kammarstycke, som till större delen är åttkantigt. En kraftig kornklack är fastlödd vid pipan 1,9 cm bakom mynningen. Stålkornet sitter på en fot, som från sidan är inlaxad i kornklackens översida. En stor klack är fastlödd vid pipans undersida 5,8 cm bakom pipmynningen. Siktet sitter 9,4 cm framför lådan och har 6 cm lång fot, som baktill är utsvängd i en bukt, genom vilken en skruv går. Det är ett ramtrappsikte, men ramens "gångjärn" sitter baktill på foten. Ramen kan fällas bakåt åt pipan och har då på huvudet en liten siktbalk med skåra sannolikt för 100 m. Löparen är bred och siktfoten har 4 "trappsteg". Siktet är ej graderat. På kammarstyckets övre kant står krönt C och på vänstra kanten numret 191. Baktill är pipan inskruvad i pipmuttern på en av brungjort stål tillverkad låda. På lådans högra sida vid överkanten finns ett inlaxat järnstycke vars yttre yta ligger snett utåt och är försedd med ett djupt smalt, 2,7 cm långt, genomgående spår. Bakom järnstycket är stocken urtagen och på bakplanet har järnstycket ett hak.

Cylindermekanismen är av Jarmanns system (beskrivning, se Alm, Eldhandvapen II, sid 168) och av samma typ som på Jarmanns för enkelladdning inrättade gevär, med undantag av att utdragaren längs fram till höger har en utstående tand. Slutycke, tändstiftsmutter och utdragare är blanka. På lådans undersida står J.S.J. och på stångfjädern numret 191.

Geväret har helstock av valnöt. Framstocken har en avsats för vart och ett av de båda banden. Läskstångsmuttern är indriven från piprännans botten.

Beslagen är av blånat järn. Bakplåten har en jämnbred, framtill avrundad flik, som går in över kolvryggen och som där fasthålles av en skruv. En annan skruv går genom bakplåten. Varbygelns båda armar är korta. Den bakre fasthålles av skruv, som går till lådstjärten, den främre av en skruv, som går till lådan. Det bakre bandet är 1,4 cm brett och sitter 43,4 cm bakom mynningen. Det har på undersidan öron, som förenas av en skruv, vilken även fasthåller den främre rembygeln. Näsbandet är över pipan 1,5 cm brett, men fortsättes nedtill av ett långt näsbleck, som bekläder framstockens främsta del och som på undersidan bildar rörka för läskstången. Detta band fasthålles av en nedifrån isatt skruv, som går in i ett hål på den på pippans undersida befintliga klacken. På högra sidan har näsbandet bajonettklack för sabelbajonetten. Den bakre rembygeln är fäst i varbygeln alldeles nedanför stocken. På bakplåtens flik, på nedre bandets vänstra sida samt på näsbleckets framplan står numret 191.

Läskstången är av stål och har ett 4,1 cm långt huvud, som är närmast cylindriskt, dock med avrundade ändar. På mitten har huvudet ett stort, rektangulärt hål, till vilket är gängat hål går från stötytan. I smaländen är läskstången gängad på en längd av 0,9 cm.Det lösa magasinet rymmer sex patroner, som ligger i rad ovanpå varandra. Det är förnicklat. Framkanten är insvängd i båge och bakre kanten är bågformigt utsvängd. Spärrinrättningen, som fasthåller magasinet vid geväret, är anbringat i en vid nederkanten på magasinets högra vägg ung. på mitten placerad 2,9 cm lång, kraftig förstärkning, som på undersidan har en 2,6 cm lång, framtill 0,8 cm hög, men baktill lägre, ganska tunn klack. Spärrinrättningen består består av 4,5 cm lång, rund tapp av blånat stål, som av en i förstärkningen anbringad spiralfjäder alltid tryckes bak. Tappen har framtill en diam av 0,8 cm samt sticker ut omkr. 0,7 cm framför förstärkningen.
