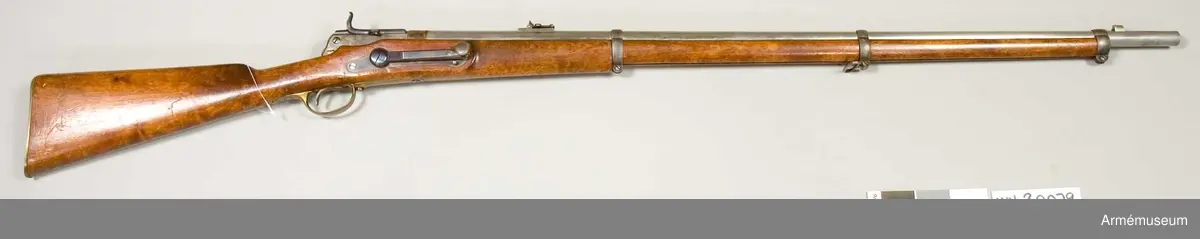

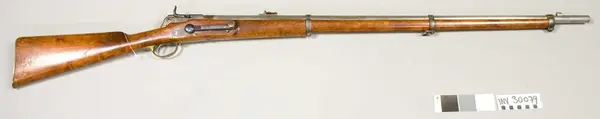

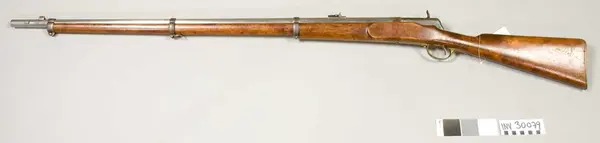

Gevär Hagströms projekt

Grupp E II.
Antal refflor: 6 st. Reffelstigning: Ett varv på 112,8 cm.

Pipan är blank och ursprungligen avsedd för ett kammarladdningsgevär m/1864 (AM 4428). Korn och bajonettklack äro lika som på sistnämda modell. Vinkelklaffsaiktet sitter 10,7 cm framför lådans främre ände. Den långa siktarmen är utbildad till ett med löpare försett remsikte, vilket är försett med siktskåror, men saknar gardering. Baktill är pipan inskruvad i framänden på en gråhärdad låda, vilken framtill är rätt djupt. Lådans bakre parti är grundare och har i botten hål för avtryckaren. Från lådans bakre ände utgår ett 7,5 cm långt svansjärn, som längst fram på översidanångt hål genombruten klack.

Mekanismen har utvecklats ur Hagströms kammarladdningsmekanism (AM 4428). Slutstycket är 10 cm långt, samt har på översidan en längsgående ränna. Längst bak på översidan en längsgående ränna. Längst bak på undersidan har det ett par parallella klackar, vilka genombrytas av ett hål och stå på ettavstånd av 1,3 cm från varandra. Dessa klackar placeras på var sin sida om den från svansenjärnets översida utgående klacken. Genom hålet i slutstyckets klackar och genom hålet i svansjärnets klack går en skruv, kring vilken slutstycket är rörligt. Litet bakom framänden går från slutstyckets undersida en kraftig klack nedåt samt litet bakåt. En annan, tunnare sådan klack går parallellt med den förstnämda omkring 1,3 cm längre bak. På högra sidan äro bägge klackarna avfilade omkring 3 mm, men den bakre klacken har längst ned en utstående, 5 mm hög tand. I slutstyckets övre högra kant går ett 0,65 cm brett spår in till slutstyckets urborrning. Framtill börjar spåret 1,1 cm bakom slutstyckets framkant, men baktill går det ända ut i kanten. På framplanet har slutstycket ett 5 mm långt, med tätring av stål försett munstycke, vars yttre diameter är 14,5 mm. I slutstyckets urborrning är spiralfjäderlåset anbringat. Urborrningen tilltäppes baktill av en bakifrån införd, 2,8 cm lång järnpropp, vilken framtill har en 1,1 cm djup urborrning för den kring nålskaftet lindade spiralfjäderns bakre ände. Från proppens högra sida går en skena snett uppåt, vilken är inpassad i och utfyller spåret i slutstyckets övre, högra kant. Proppen fasthålles av en genom lådans högra vägg gående skruv. Tändnålen, vars fria del är 2,5 cm lång, är baktill och det av mässing tillverkade nålskaftet är framtill inpassat i resp. bak- och framänden av en 3,3 cm lång, med hel- och halvspännshak försedd järncylinder, vilken passar i och kan glida i slutstyckets urborrning. Baktill är denna cylinder urborrad till ett djup av 2,7 cm, i vilken urborrning spiralfjäderns främre ände anbringats. Från cylinderns högra sida går en klack, vilken är lika lång som sylindern, snett uppåt åt höger och är inpassad i spåret på slutstyckets övre, högra kant. En 8,5 cm lång skena, som ligger längs utsidan av slutstyckets övre högra kant, är gjord i ett stycke med sistnämda klack. En 1,2 cm lång, horisontalt ställd tapp utgår från skenan 3,1 cm bakom framänden och omkring 2 cm framför bakänden finnes ett framtill krusat tumgrepp. Nålen går ut genom ett hål i munstyckets centrum. Nålrörets bakre mynning omgives av en läderpackning. Litet framför slutstyckets bakre klackar sticker stångens bakände ut genom slutstyckets undersida. Stångfjädern är med en skruv fäst vid slutstyckets undersida framför stången och trycker den sistnämda uppåt. Avtryckarens övre, kloliknande del ligger an emot stångändens översida och pressar vid avfyrning stångänden nedåt. På stockens högra sida är ett låsblecksliknande beslag fastgjort med tre skruvar. Framtill har detta beslag tre "hävarmstappar".
