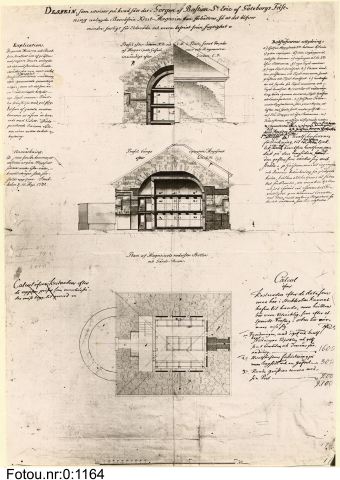

Dessein som utvisar på hvad sätt det i Gorgen af Bastion St Eric af Göteborgs Fästning anlagde Bombfria Krut-Magasin kan förbättras, så att det blifver mindre farligt för Eldsvåda och mera befriat från fugtighet.

Explication
De gamla Murarne och Bombfria Hvalfet äro af gråsten med svagare Touch anlagde och det med starkare Touche utmärker det nya mur-verket, som för Dörrens och Ventilernes inrättning utgör igenmurade inbrytningar; men alt det som är med rödt anlagdt betyder nya Tegel-murar: Trävirket frånskiljes med gul färg. Det som af gamla muren kommer at rifvas är laveradt med Violett. Röda pumterade linierne i Planen visar vattu-takets brytning.

Anmärkning
(?) järn-smide kommer, at uteslutas at göra Magasinet säkrare under Åske-väder, hvartil utvägar skola särskildt upgifvas. Stockholm d. 10 Maji 1782.

Profil efter Linien A.B. och C.D. i Plan, samt Facade af Magasinets Gafvelmur och Ringmuren invändigt efter Linien E.F.

Profil längs igenom Magasinet efter Linien G.H.

Plan af Magasinets nedresta Bottn och Gårds-Rum.

Bokstäfvernes uttydning.
a.) Sjelfva Magasinets 3ne bottnar. b.) Svala. c.) yttre ingången. d.) inre ingången til nedresta bottnen. e.) ingångar til de 2ne öfre Bottnarna. f.) nya Tegel-muren. g.) nya Tegel-hwalfet. h.) (?) imellan gråstenen och Tegel-murarne, samt gråstens och Tegel-hwalfet. i.) Contreforter til styrka för Tegel-Murarne och Tegel-hvalfet. k.) ventiler til väderväxling både igenom murarne, Tegel-hvalfen och Contrefrterne. l.) Gråstens-Pelare under Dynstockarne, som genombrytas, at luften må spela fritt under golvet. m.) Trä-Trappa til öfre Bottnarna. n.) Rännstenar, at afföra tilflytande vattn. o.) hvalf-hufvornes förstärkning, til tjockleken af bombfria hvalfven, endast på den långsidan, och den gaflan, som vänder sig mot Staden. p. Gråstens-mur til ingången och Dörrens betäckning för glödgade kulor, hvilken tillika tjenas til säkerhet för Bomber, om man (?) bjelkar och jord i förråd vid oförmodad Fiendtlighet. q.) en tilämnad Crenellerad mur rundt omkring Magasinet, för krutets vädrande, som kan uteslutas. [ritningen]

Calcul öfver kostnaden efter de data, som man här i Stockholm kunnat hafva till hands; men hvilken bör vara tilräcklig, som et specielt Förslag i (?) bör närmare visa sig.
1. inredningen, med Tegel-mur och hvalf Krut-ställningar Bjelklag och golf samt ventilen och Dörrens förändring. ______________________1600
2. Hvalfhufvans förstärkning på en longsida och en gafvel.____300
3. Runda gråstensmuren med sin Post.__________________200
2100 [ritningen]
