Grupp E II.
Antal räfflor 3 st. Räffelstigning 1 varv på 25 cm. Laddning 5,32 g komprimerat svartkrut. Kopparmantelkulans längd 29,5 mm. Kopparmantelkulans vikt 16,36 g. Loppets rel längd 112 kal. Utgångshastighet 631 m/sek.

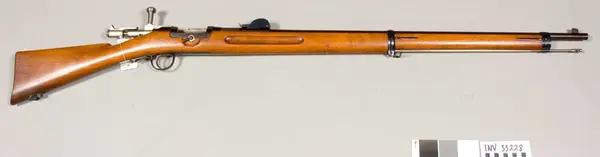

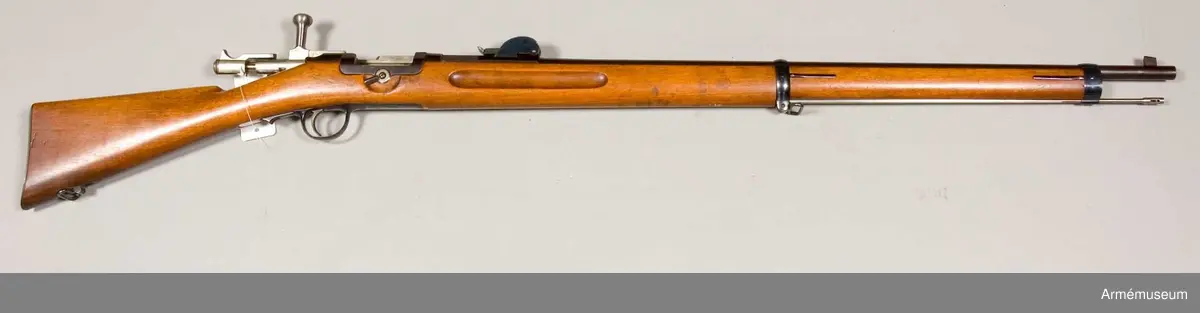

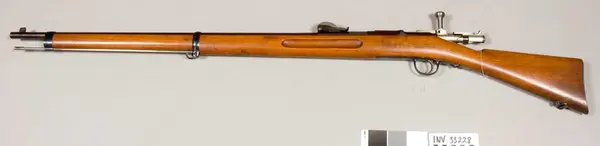

Pipan är av Rubin's konstruktion samt rund, men har baktill ett 10,8 cm långt, åttkantigt kammarstycke. 1,9 cm bakom mynningen sitter en kombinerad korn- och bajonettklack, med vilken kornet är gjort i ett stycke. Bågklaffsiktet är placerat framtill på kammarstycke. Det är graderat för avstånd mellan 300 och 1 700 m. För längre avstånd finns på siktet en utdragbar, extra klaff, vilken är avsedd för håll mellan 1 800 och 2 000 m.
Cylindermekanismen är av Gras system. Den säkras genom att sättas i halvspänn. Det rörformiga magasinet är placerat i framstocken, där de åtta patronerna ligga i rad efter varandra. Det är med föga förändring kopierat efter Kropatschek's konstruktion. På lådans högra sida finns en liten omställningsarm, vilken är fäst på samma axel som en annan liten på insidan av lådans högra vägg placerad arm. Sistnämnda arm har upptill på insidan en utskjutande klack. Ställes hävarmen in på den uppå stockens högra sida anbringade lilla visarskivans ingraverade bokstav R, är den inre armen ställd bakåt. När mekanismen slutes, trycker slutstyckets styrskena ned den inre armen, vilken med sin klack pressar patronföraren nedåt. En patron kommer ut ur magasinet och lägger sig ovanpå patronföraren. Den sistnämnde har baktill, bakom den skruv, kring vilken den är rörlig, en klack. En annan klack sitter nedtill längst fram på slutstycket, vars främre del är gjord i ett särskilt stycke. När slutstycket drages bakåt, stöter dess klack mot patronföraren klack, vilken drages bakåt och därigenom vrides patronföraren jämte patronen uppåt. Därefter införes patronen i pipans patronläge av det framåtgående slutstycket. Vill man ej använda patronerna i magasinet, vrider man omställnnigsarmen bakåt, varvid den inre arm, som påverkar patronföraren, går framåt och klacken på samma arm lägger sig i ett spår på patronförarens högra sida. Patronföraren står nu stilla i sitt övre läge, varför geväret kan användas som enkelladdare. Patronföraren är monterad på avtryckareblecket och bägge dessa delar kunna urtagas genom att man trycker en bakom varbygeln placerad glidregel bakåt.
Stocken är av valnöt. Framstocken en avsats för vartdera av de båda banden samt 1 cm framför lådans framände en rännliknande, omkr 18 cm och 2 cm bred urtagning för vänstra handen.Beslagen är av blånat järn. Bakplåten fasthålles av två skruvar samt har en kort, över kolvryggen inskjutande flik. Bakre bandet är 1,5 cm brett. Det fasthålles av en framför detsamma liggande, på stockens högra siga placerad bandfjäder. Näsbandet är 2 cm brett samt förenat med en sorts näsbleck och fasthålles av en bakomliggande, med tapp försedd bandfjädet. Främre rembygeln är fäst vid nedre bandet; den bakre har däremot fot, som är fäst vid kolvens undersida med två träskruvar.
Läskstången är av järn samt har ett cylindriskt, med ett avlångt hål genombrutet huvud. Till dessa gevär användes patroner med flaskformiga mässingshylsor./J. Alm 1941
