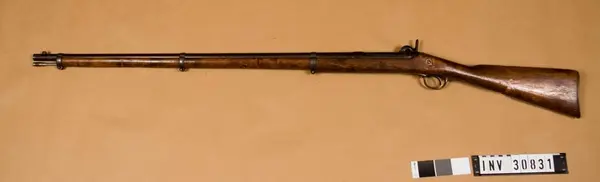

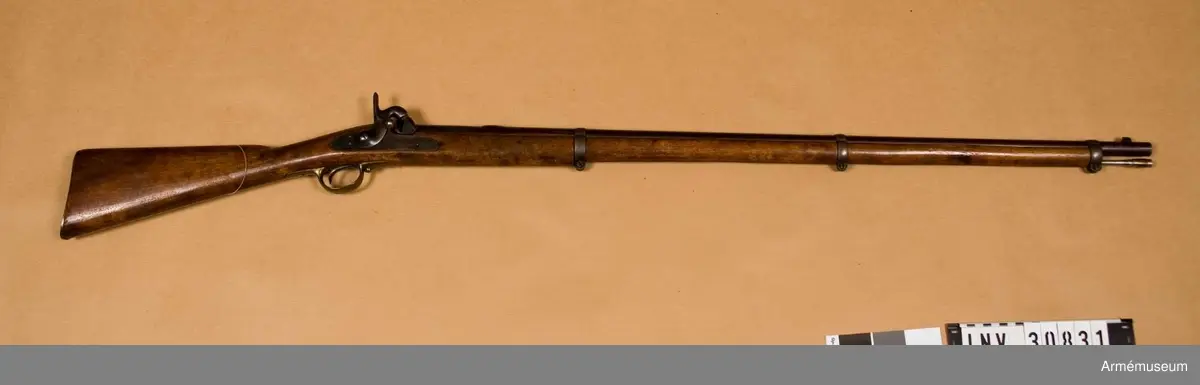

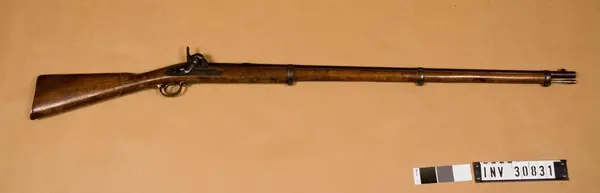

Kammarladdningsgevär

Antal räfflor: 6 st. Räffelstigning: Ett varv på 112,86 cm.

Det rörliga kammarstycket är 11,15 cm långt samt gråhärdat. Det synes vara bakre delen av mynningsladdarens pipa. Baktill på högra sidan har det en snäcka, vars nedre kant längst in har en urtagning för låsbleckets kant. På bakplanet har kammarstycket en närmast halvklotformig klack, vilken är genombruten av ett lodrätt spår. Detta spår fortsätter litet nedtill på kammarstyckets undersida. I spåret är den utplattade främsta delen på en järntapp inpassad och fastgjord med en nit, kring vilken tappen är rörlig. Tappens fria del är 8 mm tjock och 22 mm lång. Längst bak är den genombruten av ett horisontalt hål. Framtill, framför den nit, kring vilken tappen är rörlig, har den nedåtvänd, framåtskjutande förlängning, som delvis kan ligga i spåret på kammarstyckets undersida. På överkanten av denna friläggning verkar en liten fjäder, vilken med en skruv är fäst vid kammarstyckets undersida och som sedan går bakåt, delvis i spåret baktill på kammarstyckets undersida. Kammarstycket har framtill en diameter av 25 mm och längst fram ett munstycke, vars yttre diameter är 17,5 mm och vars längd är 3 mm. Urborrningen visar spår av reffling och har en diameter av omkring 13 mm. Från överkanten av lådans bakre vägg utgår en svansstjärtsliknande förläggning, vilken fasthålles av korsskruven.

På pipan är en upptill öppen låda fastskruvad. Lådans bakre vägg genombrytes av ett hål med 21 mm diameter. I detta hål är ett cylindriskt lager inpassat. Lagret har framtill en fläns, som ligger an mot framkanten på lådans bakre vägg och fasthålles dels genom en skruv, vilken går genom ett hål i överkanten av lådans bakre vägg ned i ett hål på lagret, dels genom en från lagrets undersida utgående klack, som är inpassad i ett spår i lådans botten. Lagrets genombrytes av ett vågrätt, inuti med kraftiga gängor försett hål, i vilket den bakre smala, gängade delen på stötskivan är inpassad. Stötskivan framför lagret befintliga del är 17 mm lång samt lika tjock som kammarstycket. På ena sidan har kammarstycket ett med knapp försett handtag och i framplanet en efter formen på den halvklotformiga klacken på kammarstyckets bakplan avpassad urtagning. Ena halvan av stötskivans framplan är snett avfasad. Genom stötskivan och dess förlängning går ett vågrätt hål, i vilket den vid kammarstyckets bakände fästa järntappen går. Järntappen hållles fast genom en nit, som går genom hålet i dess bakände över bakplanet på stötskivans förlängning.

När man öppnar mekanismen vrider man vid handtaget stötskivan åt höger. Genom gängningen i lagret och på stötskivans förläggning drages stötskivan och med den kammarstycket bakåt tills munstycket dragits ur sin urtagning i pipans bakplan. Stötskivans avfasade främre halva har nu kommit uppåt och kammarstycket kastas upp genom den på dess undersida anbringade fjädern. Då man sluter mekanismen trycker man först ned kammarstycket i lådan och vrider sedan stötskivan åt vänster, varigenom den sistnämda samt därigenom kammarstycket pressas framåt och munstycket föres in på sin plats. Lådans bakre vägg går framtill litet snett åt höger.

Pipa, lås, stock, beslag samt laddstock äro tagna från ett gevär m/1860 (AM 4554) och hava varken märken eller stämplar. Lindberg var gevärssmed vid Västmanlands regemente. Enl J. Alm.
