Karbin m/1864-68-85

Grupp E II f.

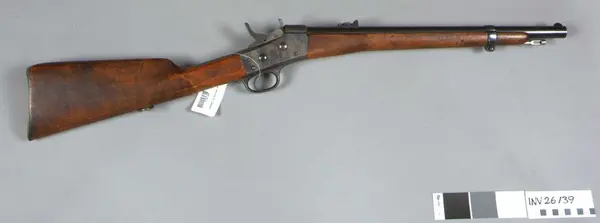

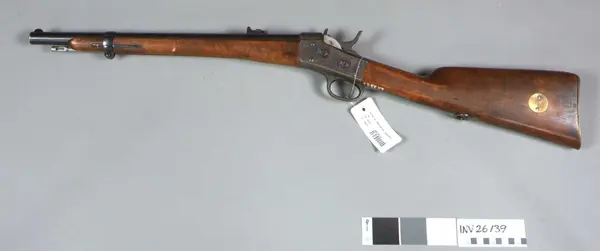

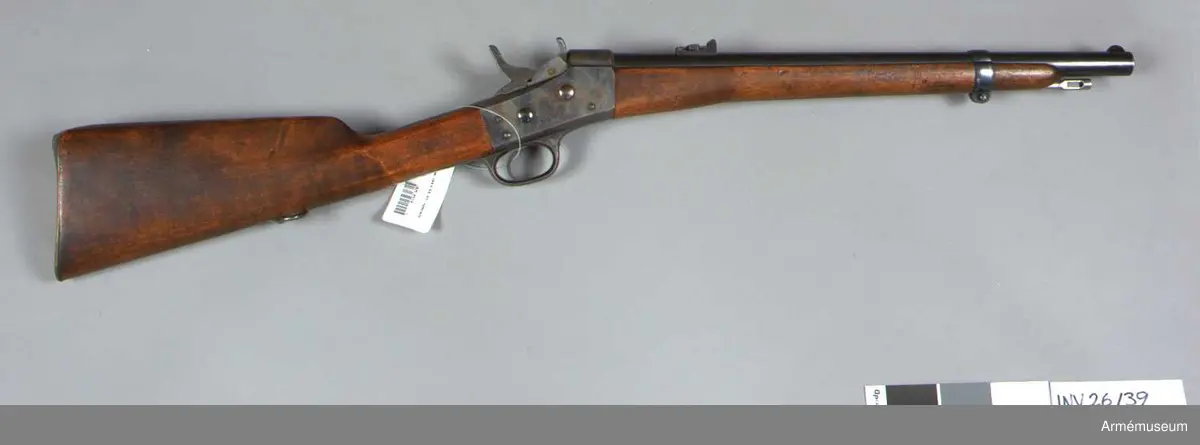

Karbin m/1864-1868-1885 för manskapet vid ammunitionskolonnerna, positionsartilleriet och fortifikationstrupperna. Övertaliga.
Antal räfflor är 6 st. Räffelstigning: Ett varv på 112,8 cm. Spetskulans diameter: 12,62 mm. Spetskulans längd: 22,275 mm. Spetskulans vikt: 24 gr. Utgångshastighet: 342 m.

Karbinen är egentligen ett förkortat gevär m/1864-1868 (AM 4548). Pipan är rund och brungjord. Ett båtformigt järnkorn, som har triangulär genomskärning, sitter 0,5 cm bakom mynningen. På översidan 2,2 cm framför lådmuttern har pipan en genom avfilning uppkommen, 2,8 cm lång och 1,1 cm bred avplattning. Det till 900 mm graderade karbinsiktet m/1880 (se AM 4548) sitter 5 cm framför lådmuttern. På pipans översida står krönt C och på vänstra sidan 2753.

Mekanismen är en oförändrad m/1854-1868. Lådan är gråhärdad, hane och slutstycke äro blanka. På lådans högra sida står krönt C och 1869, på den vänstra 2753.

Kolven är m/1864-1868. Framstocken är förkortad och slutar 6 cm bakom mynningen. På kolvhalsens och framstockens vänstra sidor står numret 2753. Bakplåten är av mässing. På kolvens vänstra sida är en rund mässingskiva infälld och fasthålles av två skruvar. Kring pipa och framstock 11,8 cm bakom mynningen går ett 1,3 cm brett, blånat järnband, vars utåtvikta öron äro förenade med en skruv, som också fasthåller den främre rembyeln. Bandet hålles på sin plats av en på framstockens vänstra sida placerad, 7.8 cm lång bandfjäder. Av denna ligger 4,5 cm bakom bandet. För det sistnämnda finnes en urtagning eller ett hak påg fjäderns utåtvänd sida. Framför bandet fortsätter fjädern 1,9 cm och är där på mitten kraftigt förstärkt, men är avsneddad framåt och bakåt. Den främre rembygeln består blott av en liten järnten, som på miten är försedd med en liten järnögla, genom vilken bandskruven går. Den bakre rembygeln sitter på en fot, som fasthålles av två skruvar. På bakplåtens flik står 2753. På bandets vänstra sida står 40 och 2. Rembyglarna är av gevärstyp.

Läskstången är av blankt stål. Huvudet är 2,2 cm långt cylindriskt. Det genombrytes 0,7 cm bahom framänden av ett rektangulärt, 1,3 cm långt hål, till vilket går ett gängat hål från huvudets stötyta. I smaländen är läskstången gängad på en längd av 0,9 cm.

Vid karbinen är fäst en pappbit med Landsförsvars Departemtentes Commando Expeditions sigill i rött lack och med påskrift: "Modell å Karbin, förändrad från 1864 års gevär och avsedd för manskapet vid ammunitionskolonnerna, positionsartilleriet och fortifikationstrupperna, gillad och fastställd genom nådig generalorder av denna dag, No. 209. Stockholms slott den 30 mars 1885. På nådigaste befallning Axel Ryding / A. Thorèn". Modell på karbinrem fastställdes även den 30 mars 1885./Enl J.Alm.
