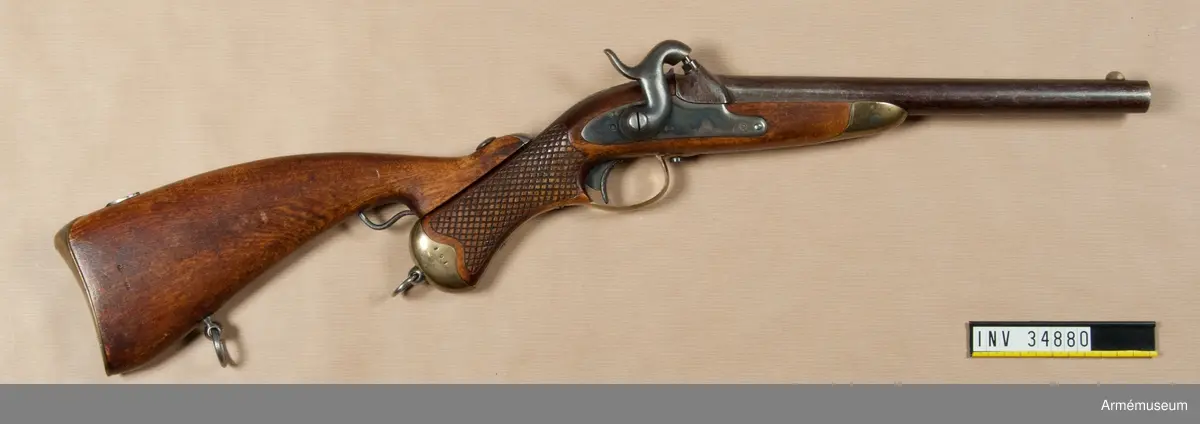

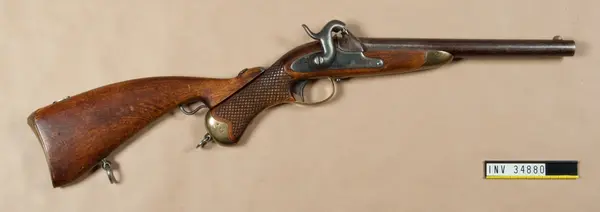

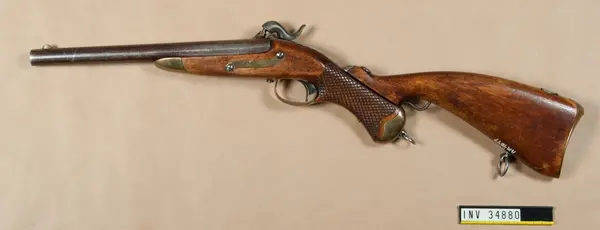

Studsarpistol m/1850

Tappstudsarepistol med slaglås.
Fyra räfflor. Räffelstigning: 3/16 varv på piplängden. Kulvikt 23,1 gr. Loppets relativa längd 20 kal. Pipan är brungjord och rund, men har densamma baktill på var sida en lång platt. Längst bak på högra sidan är den med antydan till eldskärm försedda snäckan fastlödd. Ett rätt högt, båtformigt, 1,1 cm lång mässingskorn sitter 1,4 cm bakom mynningen. Längst fram på den blanka svansskruvsstjärten finnes ett ståndsikte. En kraftig järnklack är fastlödd vid pipans undersida 15 cm bakom mynning. Från klackens baksida går ett kort hak framåt. Baktill på pipans översida är instansat ett krönt C, GL och AIG. På den vänstra platten finnas 191 och på undersidan P, CGW, 2, AIC samt 1853 anbringade.

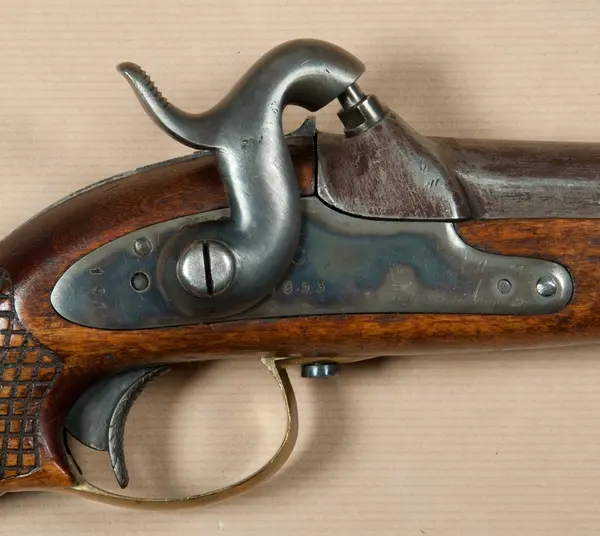

Låset är framåtliggannde samt gråhärdat. Blecket är platt med svagt avrundade kanter. Hanen är kullrig. Slagytan utgöres av bottnen i en försänkning i hanens slagarm, från vilken försänkning en springa går till slagarmens framkant. Halvspännet är lågt, så att i detta spänn står slagytan blott obetydligt ovanför knallhattstappen. På låsbleckets utsida finns ett krönt C, 1853 och 191, på insidan 3 och IL. Hanskruvens och de båda låsskruvarnas huvud har avrundade kanter. Avtryckaren har på greppet inhuggna streck.

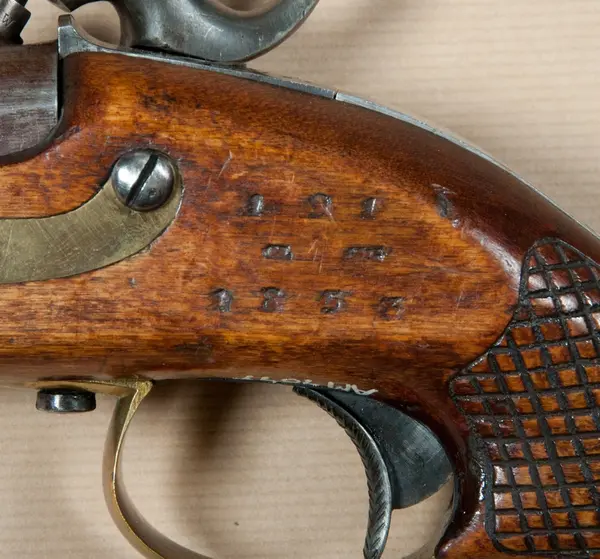

Stocken är en halvstock, d.v.s. går blott på pipans halva längd. Framstocken har ej laddstocksränna. Kolven är på sidorna rutad eller skuren. På stockens vänstra sida bakom sidblecket finns inslaget 191, CL, ett par otydliga bokstäver och 1853. Kappan, varbygeln, sidblecket och näsblecket är av mässing, anslagsjärnet och avtryckareblecket av järn. Kappan är tilltryckt från sidorna och har på var sida en mycket kort, avrundad flik. Den fasthålles av en i dess centrum insatt skruv, vars huvud har ett tvärgående hål, i vilket en rörlig järnring anbringats. Varbygelns korta, främre arm fasthålles av en nedifrån insatt, med kort, cylindriskt huvud försedd skruv, under det att den bakre, som går till kolvkappans framkant, fasthålles av två med avrundade huvud försedda skruvar. Sidblecket är jämnbrett med den bakre änden uppsvängd, den främre däremot nedsvängd. Näsbledket har på undersidan en bakåtgående flik samt fasthålles av en från piprännans botten kommande skruv. Omkring 2 cm bakom framänden går, ett sirka 0,7 cm tjockt järnstift tvärt genom näsbleck och framstock. Från framänden går, i piprännan ett spår till och litet bakom detta stift. Anslagsjärnet går upptill på en sträcka av 2,8 cm in under svansskruvsstjärten och har i den under denna stjärt liggande delen hål för den uppfrån insatta korsskruven. Den sistnämnde har platt huvud, som är nedfällt i jämnhöjd med svansskruvsstjärtens yta. I övrigt fasthålles anslagsjärnet av två uppifrån isatta skruvar och går nedtill litet in under kolvkappans bakre kant. Det har ungefär på mitten hål för löskolvens häfttapp och nedtill har det hål för häftfjäderns tapp. På kolvkappans högra flik är instansat 191 och på häftjärnets samt på den främre varbygelsarmens skruvar finnas siffrorna 5 och 9 anbringade.

Pipan fasthålles i kolven dels genom den uppifrån isatta korsskruven, dels genom den uppifrån isatta korsskruven, dels genom haket på den ovan omtalade, på pipans undersida sittande klacken, vilken griper om det framtill i framstocken sittande järnstiftet. Vill man taga loss pipan, måste man först skruva ut korsskruven och sedan draga pipan framåt.

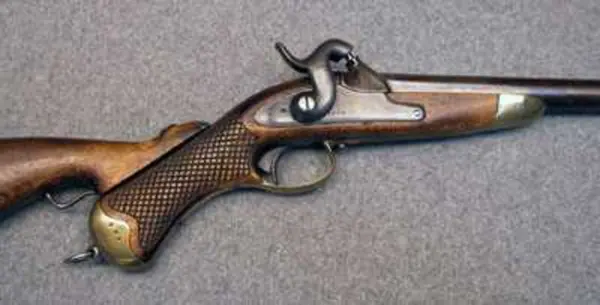

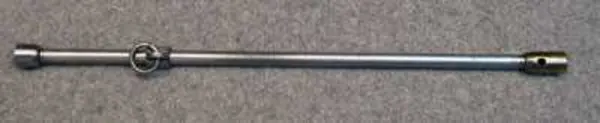

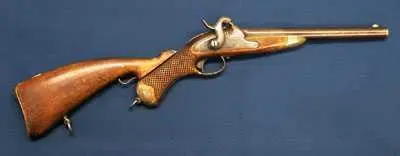

Ett par pistoler m/1850 består av en studsarepistol av ovan besriven typ och en slätborrad "flankörpistol" (se A.M. 4848). Till varje par pistoler hörde en lös laddstock (se A.M. 4848) och en löskolv av i 34881 beskriven modell, vilken löskolv kunde anbringas antigen på studsare eller på flankörpistolen, beroende på vilken pistol man ville använda som tvåhandseldvapen.
