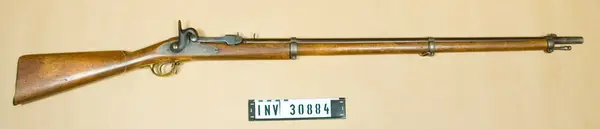

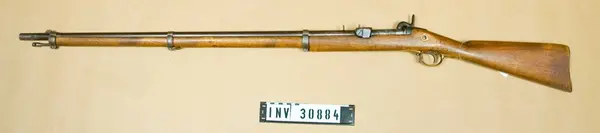

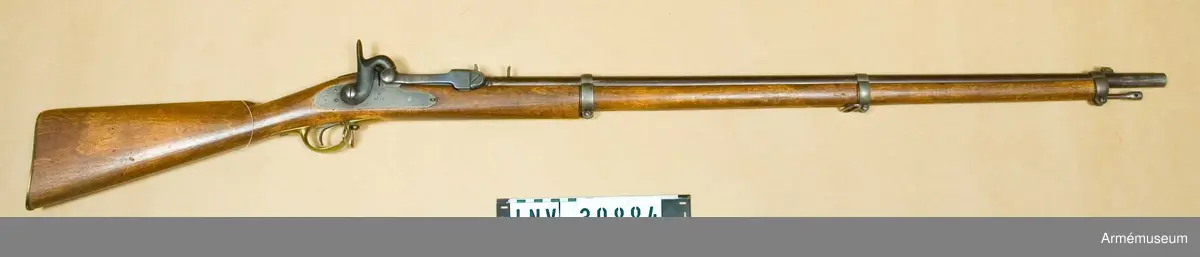

Gevär m/1864

Samhörande nr 30884-5, gevär, bajonett.
Bakladdningsgevär försök från bakladdningsgevär m/1864
Grupp E II.
Neg nr B 24, E 71/431.
Antal räfflor: 6 st. Räffelstigning 1 varv på 112,8 cm. Loppets rel. längd 71 kal.Geväret är ursprungligen ett kammarladdningsgevär m/1864 (se AM 4428). Det är endast hanen och kammarstycket, som ändrats, varjämte pipan försetts med en särskild utdragningsinrätning. Vapnet är avsett för en med kopparhylsa försedd kantantändningspatron av samma typ som patroner m/1867.Pipan är brungjord. Kring patronlägets bakände finns utfräsning för patronflänsen. Längst bak på pipans översida finns en 4,7 cm lång och 0,7 cm bred ränna, som baktill går under piprännans till pipans bakände. I denna ränna är en regel eller en skena inpassad, vilken längst fram har ett litet framåtböjt, 1,3 cm långt handtag och baktill en nedåtriktad klack, som är inpassad i en urtagning i pipans bakplan. Klacken har baktill en urfilning för patronflänsen. Baktill på pipans vänstra sida finns anbringat 113 och på undersidan TLN, P, 152 och 1865.Urborrningen på det till slutstycke ändrade kammarstycket är utfylld. Nedtill är slustyckets främre kant avfilad. Tändstiftet sitter till höger samt består av två delar. Den bakre delen består av en 2,2 cm lång stålcylinder med 0,6 diam., vilken är anbringad i snäckan på knallhattstappens plats. Det för denna cylinder avsedda hålet går snett nedåt och litet framåt. En från höger i snäckan insatt skruv går i en urtagning baktill på cylinderns mitt och hindra nnan fortsätter så att säga i tunnelform under högra sidan av slutstyckets framdel samt går ut på den högra sidan av munstycket. I denna ränna är tändstiftets främre del, en baktill snett avskuren skena, anbringad. Omkring 2,8 cm bakom framänden blir skenan tunnare så att den kan gå i tunneln under slutstyckets framdel. Hela tändstiften kan röra sig omkring 5 mm bakåt och framåt. Framänden på tändstiftet bildar en 6 mm bred och 1 mm tjock, svagt avrundad, mejselliknande slagyta. Framtill på slutstycket står IK, på den vänstra sidan är 113 inslaget tre och 152 inslaget två gånger.Låset är gråhärdat. Urtagningen i hanens slagarm är bortfilad i jämnhöjd med urtagningens bottens, men i stället har slagarmen i änden försetts med en c. 5 mm hög cylinder, vars nedre flatsida är hanens slagyta. På låsbleckets utsida finns ett krönt C, 1865 och 113, på insidan 5 samt GHG. På nöten är siffran 5 inslagen.Stocken är av björk samt brunbetsad. PÅ kolvhalsens vänstra sida finns ett krönt C, 113 och 1865 anbringade. Bakom varbygeln är LE inslaget. På bakplåtens flik står 113, på banden och skruvhuvudena 4 och 11 samt nedanför läststångshuvudet CGR.På bajonettarmens översida är bokstäverna JC inslagna.När man vill skjuta, sätter man hanen i helspänn och trycker av. Hanen slår därvid på översidan av tändstiftets framände slår på den med slagkrut fyllda patronflänsen och skottet antändes. Någon fjäder eller annan inrättning för att draga tändstiftet tillbaka efter skottet existera icke, utan det blir flänsen på nästa patron, som trycka tändstiftet bakåt. När man skjutit, öppnar man mekanismen, fattar tag i utdragarens handtag och drager utdragaren bakåt, varvid hylsan utdrages.I 1879 års reversal kallas vapnet "krigsgevär, svenskt, 1864, förändrat till bruk av metallpatroner".I Artillerimuseum har vapnet enligt etikettlappen kallat "bakladdningsgevär m/1864. Tillhör skjutförsöken i Sverige 1865-1867. Enl J. Alm 1941.
