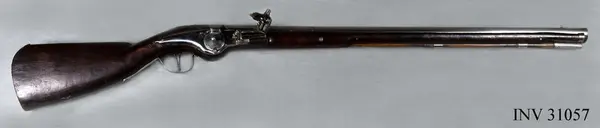

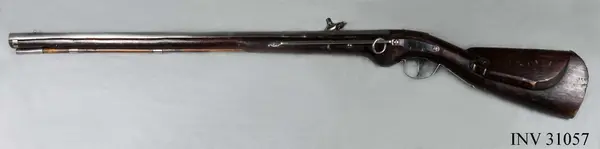

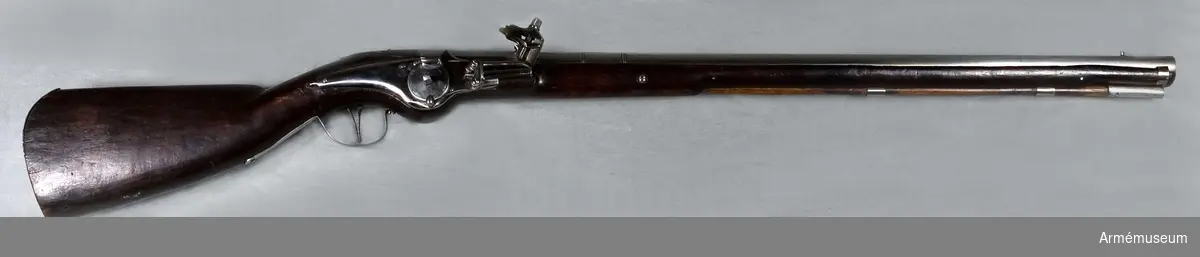

Karbin m/1695

Karbin med hjullås.
Nominalkaliber 19 mm. Verklig kaliber 19,1 mm. Loppets rel. längd 39 kal. Kulvikt 31,65 g.

Kammarstycket är 16,5 cm långt, baktill på en längd av omkring 11,7 cm åttkantigt, men sedan 16 kantigt. Framtill begränsar det av en insvarvad och en upphöjd rand. Ungefär 3,5 cm längre fram går en bred och en smal upphöjd rand kring pipan. Kornet har närmast formen av en ommvänd kon och sitter 4,7 cm bakom pipmynningen. Siktet är hjärtformat med spetsen vänd framåt och inlaxat i pipan 10 cm framför bakre pipänden. Det har röda små vingar och i likhet med kornet av järn. På kammarstyckets översida finns en kronstämpel på vänstra sidan en stämpel med bokstäverna I H och på undersidan en med bokstäverna I E.

Låset har kullrigt bleck och hanstudeln har längs framkanten förstärkningslist. Den lilla studel som stöder hjulet sitter rakt nedanför hjulaxeln. På låsblecket finns samma stämpel med bokstäverna I H som på pippan. Låset fasthålles av tre skruvar. Avtryckaren pressas framåt av en liten uppåtgående, vid baksidan av avtryckarens nedre ände fäst fjäder.

Helstocken är av al och brunbetsad. På kolvens vänstra sidan finns kindstöd som framtill avslutas av ett snidat ordament. Kolven är ganska starkt krökt i kolvhalsen och har antydning till att vara falsad. På kolvryggen alldeles framför bakplåten är nummret 111 inslaget. Längst fram till höger är framstocken lite skadad.

Beslagen som består av bakplåt, stor varbygel, näsbleck samt över och mellanrörka är av järnplåt. Bakplåten betäcter blott kolvens hål och den övre delen av bakänden. Näsblecket sitter ungefär 0,8 cm bakom stockens främre och är 1 cm brett. De bägge rörkorna är släta. Karbinstången har löpande ring och är omkring 21,5 cm lång. Den bakre foten är 9,5 cm lång rätt bred, flat samt på nedre kanten prydd med ett par bakåtriktade avrundade uddar. Den har hål för och tjänstgör som sidbleck åt den mellersta och den bakre låsskruven. Den fämre foten är omkring 2,5 cm lång, smal, flat och slutar i en liten avrundad nedåtriktad flik. Denna fot fasthålls av en från höger isatt skruv.

Laddtocken är av trä och har i ena änden ett 5,4 cm långt med mässing hoplött järnbeslag som har ett gängat hål. I vilket en krats är inskuvad. Kratsen är lagad.
